Замкнутые симметричные или кососимметричные рамы.

Один раз статически неопределимые разомкнутые рамы.

Раскрытие статической неопределимости, построение эпюр Mx, форма изогнутой упругой оси, перемещения точек.

Как сделать заказ:
1)  С любого электронного почтового адреса на почту tychina-ka@ukr.net высылается условие (расчётная схема и текст задания); указываете, какой расчёт Вам нужен - численный или аналитический;

2) Обратно на этот адрес приходит письмо с указанием стоимости заказа (каждый численный расчёт стоит 300 рублей, каждый аналитический расчёт стоит 8000 рублей), оплата переводится на карту MasterCard банка Tinkoff, номер карты 5213 2439 8818 0467;

3) После оплаты счёта в течении трёх рабочих дней (для численного расчёта) или недели (для расчёта аналитического) по почте высылается результат.



Численный результат служит студенту для проверки правильности собственного расчёта.

Аналитический - это и есть студенческая работа.

 Рамы, нагруженные только сосредоточенными силами и моментами.



Пример 1:

Условие:

Численный расчёт:


Если в эпюрах ориентируетесь самостоятельно и чёрные указатели значений там не нужны, то стоимость расчёта:


Расчёт выполняется так же, как в примерах M-01M-02 и M-03. Результат расчёта - последовательность пятнадцати рисунков, иллюстрирующих процесс решения ДЗ на бумаге.
Выполняя домашнее задание по пунктам конспекта L-01последовательно сверяйтесь с рисунками. Решение совпадает? Двигайтесь дальше. Не совпадает? Останавливайтесь, ищите ошибку. Это существенно проще, чем прийти к неправильному итогу и перепроверять домашнее задание полностью в поисках того же самого.

Рисунок - результат численного расчёта:

Что он означает:


Расчётная схема. Сосредоточенные моменты в ANSYS отображаются своими векторами - двуглавыми стрелками. На минусы внимания не обращайте.

Основная система.

Эквивалентная система (реакции отброшенных внутренних связей X1 и X2 пока не известны).

Основная система с внешней нагрузкой, коэффициенты δ1F и δ2F системы канонических уравнений.

Основная система с внешней нагрузкой, эпюра MxF.

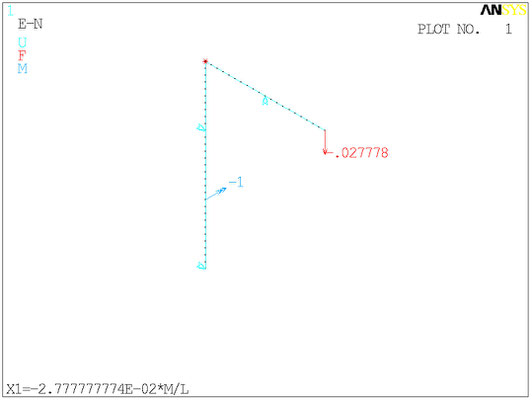

Основная система с единичной силой по направлению реакции X1 и коэффициенты δ11 и δ12 системы канонических уравнений.

Основная система с единичной силой по направлению реакции X1, эпюра Mx1.

Основная система с единичным моментом по направлению реакции X2,  и коэффициенты δ12 и δ22 системы канонических уравнений.

Основная система с единичным моментом по направлению реакции X2, эпюра Mx2.

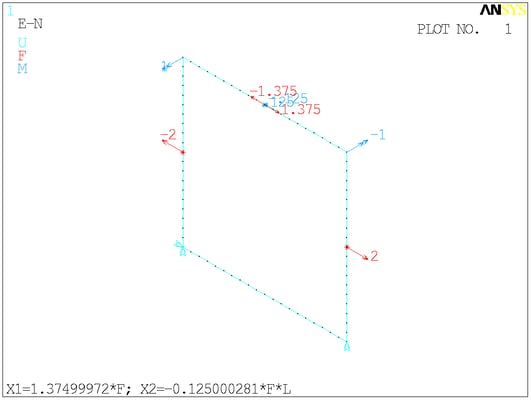

Эквивалентная система, значения реакций отброшенных внутренних связей X1 и X2 уже вычислены.

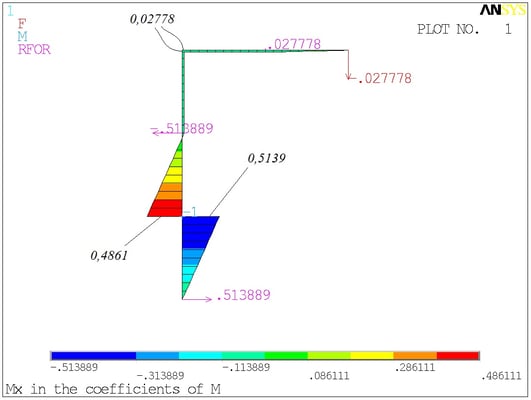

Эквивалентная система,  итоговая эпюра Mx.

Форма изогнутой оси нагруженной рамы. Угол ϑВВ взаимного разворота точек оси, отмеченных звёздочками.

Аналитический расчёт:


Расчёт выполняется так же, как в примерах M-01M-02 и M-03.

Пример 2:

Условие:

Численный расчёт:


Если в эпюрах Qy и Mx ориентируетесь самостоятельно и чёрные указатели значений там не нужны, то стоимость расчёта:


Рисунок - результат численного расчёта:

Что он означает:


Расчётная схема.

Основная система.

Эквивалентная система (реакция отброшенной связи X1 пока не известна).

Основная система с внешней нагрузкой и коэффициент δ1F канонического уравнения.

Основная система с внешней нагрузкой, силовая схема.

Основная система с внешней нагрузкой, эпюра MxF.

Основная система с единичной силой на месте отброшенной связи.

Основная система с единичной силой на месте отброшенной связи, силовая схема.

Основная система с единичной силой на месте отброшенной связи, эпюра Mx1.

Эквивалентная система, вычисление реакции отброшенной связи X1 из канонического уравнения.

Эквивалентная система, силовая схема.

Эквивалентная система,  итоговая эпюра Mx.

Форма изогнутой оси рамы и угловое перемещение ϑD точки D.

Аналитический расчёт:


Рамы с распределённой нагрузкой.



Пример 3:

Условие:

Численный расчёт:


Если в эпюрах Qy и Mx ориентируетесь самостоятельно и чёрные указатели значений там не нужны, то стоимость расчёта:


Координата z* вершины параболы на эпюрах внутренних изгибающих моментов указывается приблизительно, с точностью до размера одного конечного элемента, то есть с точностью +-L/20.

Рисунок - результат численного расчёта:

Что он означает:


Расчётная схема.

Основная система.

Эквивалентная система (реакция отброшенной связи X1 пока не известна).

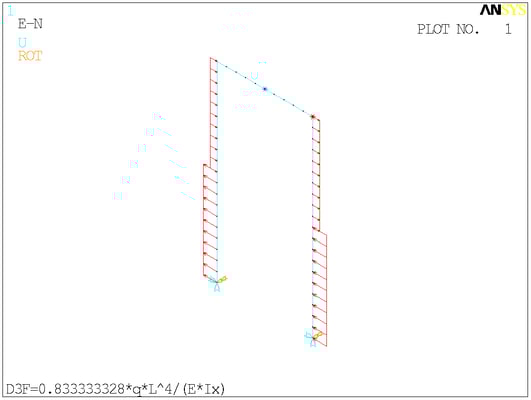

Основная система с внешней нагрузкой и коэффициент δ3F канонического уравнения.

Основная система с внешней нагрузкой, силовая схема.

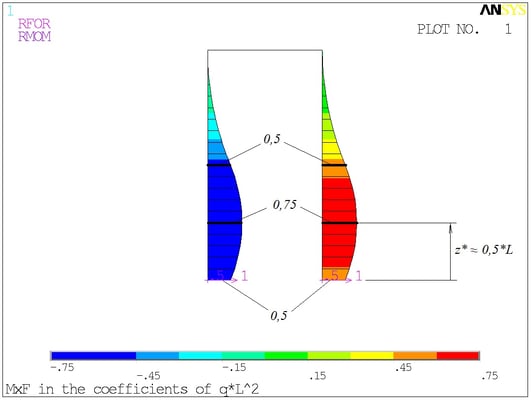

Основная система с внешней нагрузкой, эпюра MxF.

Основная система с единичной силой на месте отброшенной связи и коэффициент δ33 канонического уравнения.

Основная система с единичной силой на месте отброшенной связи, силовая схема.

Основная система с единичной силой на месте отброшенной связи, эпюра Mx1.

Эквивалентная система, вычисление реакции отброшенной связи X3 из канонического уравнения.

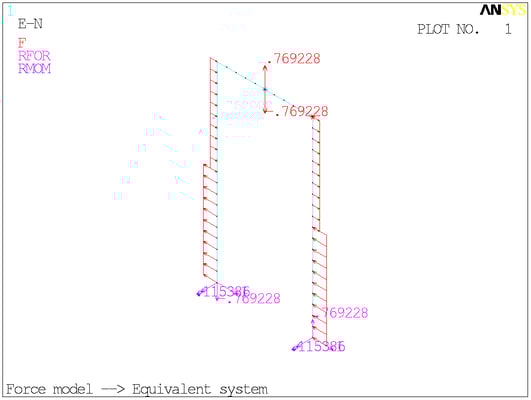

Эквивалентная система, силовая схема.

Эквивалентная система,  итоговая эпюра Mx.

Форма изогнутой оси, угловое перемещение заданной точки.

Аналитический расчёт:
