Численный расчёт плоских рам любой степени статической неопределимости: реакции,  эпюры N, Q и Mx, форма изогнутой оси, перемещения.

Как сделать заказ:
1)  С любого электронного почтового адреса на почту tychina@mail.ru высылается условие (расчётная схема и текст задания);

2) Обратно на этот адрес приходит счёт, оплатить который можно прямо из письма;

3) После оплаты счёта в течении трёх рабочих дней по почте высылается результат.



Расчёт выполняется так же, как в примерах M-01M-02 и M-03. Студенту численный результат служит для проверки правильности собственного расчёта.

Стоимость расчёта:

200 рублей.


Если в эпюрах ориентируетесь самостоятельно и чёрные указатели значений Вам не нужны, то стоимость расчёта:



100 рублей.


 Симметричные рамы:



Пример 1:

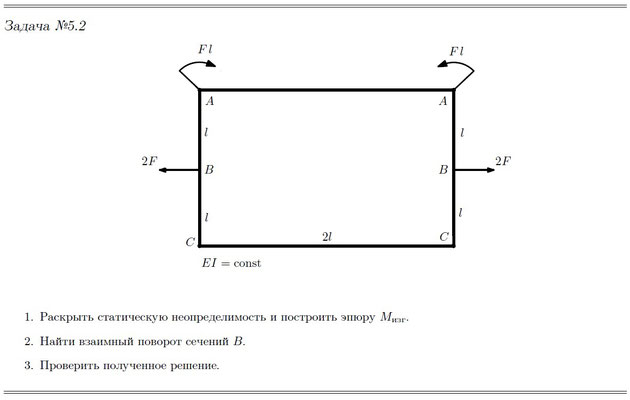

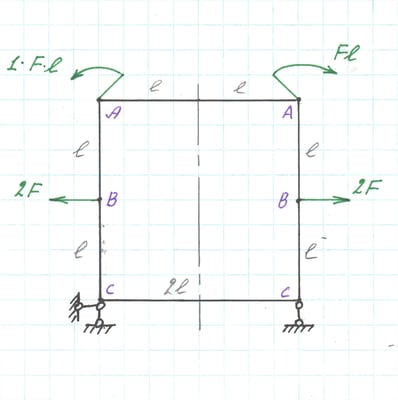

Условие:

Рисунок - результат численного расчёта:

Что он означает:

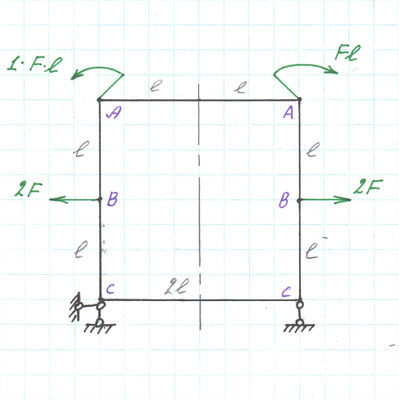

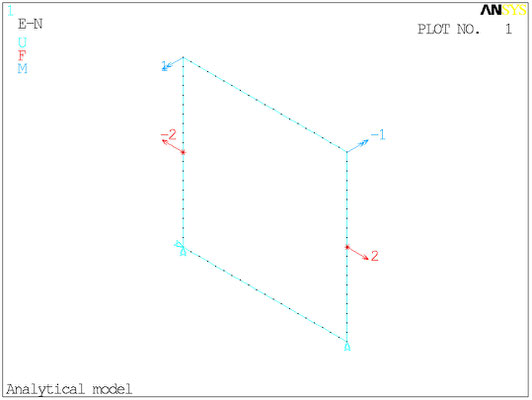

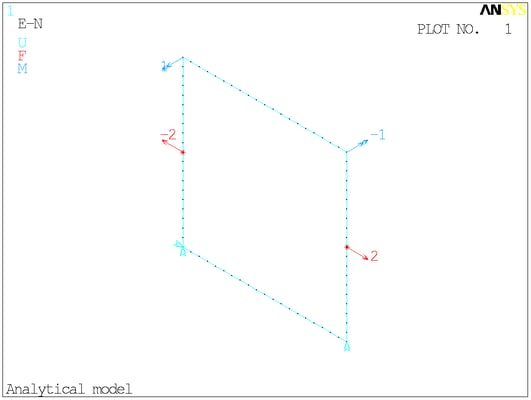

Расчётная схема. Сосредоточенные моменты в ANSYS отображаются своими векторами - двуглавыми стрелками. На минусы внимания не обращайте.

Силовая схема для симметричных замкнутых рам не выводится - реакции внешних связей равны нулю.

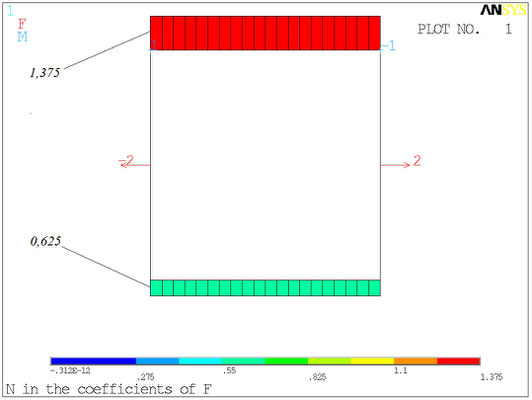

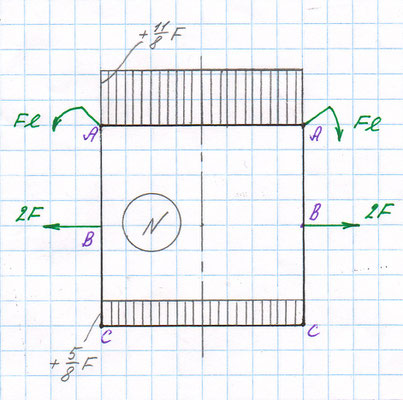

Эпюра внутренней растягивающей силы N.

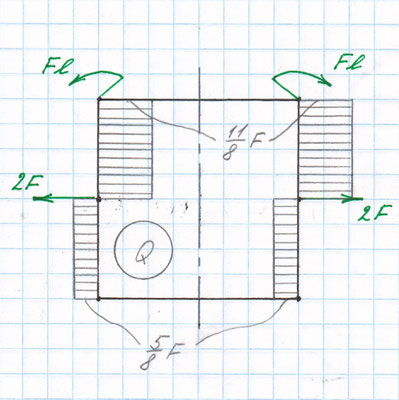

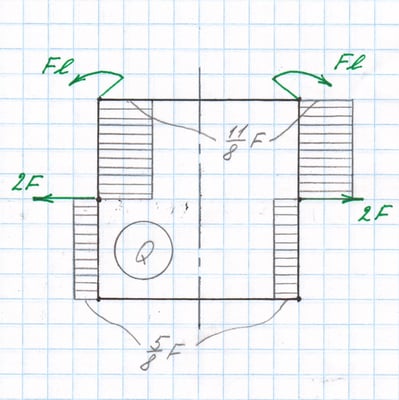

Эпюра внутренней перерезывающей силы Q.

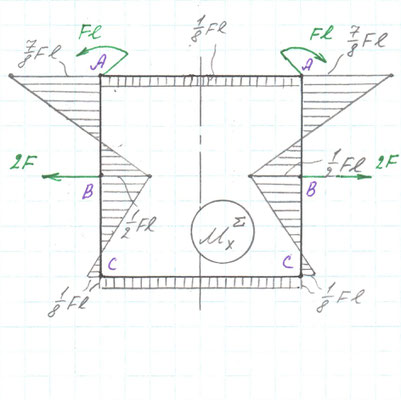

Эпюра внутреннего изгибающего момента Mx.

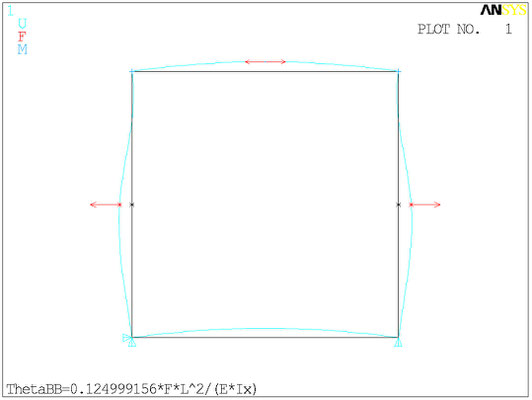

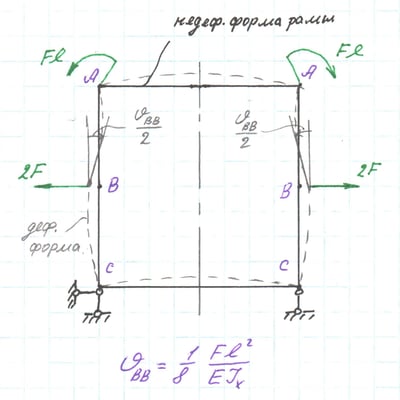

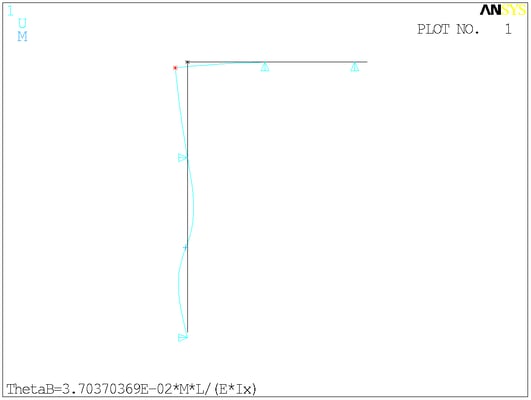

Форма изогнутой оси нагруженной рамы. Угол ϑВВ взаимного разворота точек оси, отмеченных звёздочками.

Пример 2:

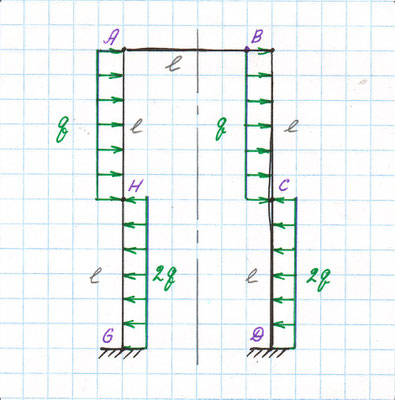

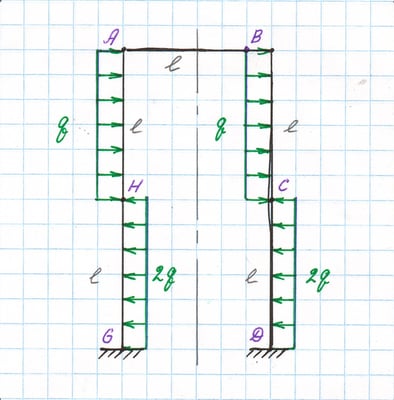

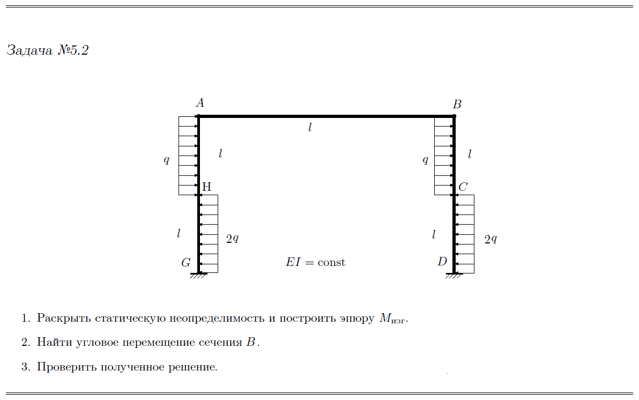

Условие:

Численный расчёт:

300 рублей.


Если в эпюрах Qy и Mx ориентируетесь самостоятельно и чёрные указатели значений там не нужны, то стоимость расчёта:



200 рублей.


Рисунок - результат численного расчёта:

Что он означает:

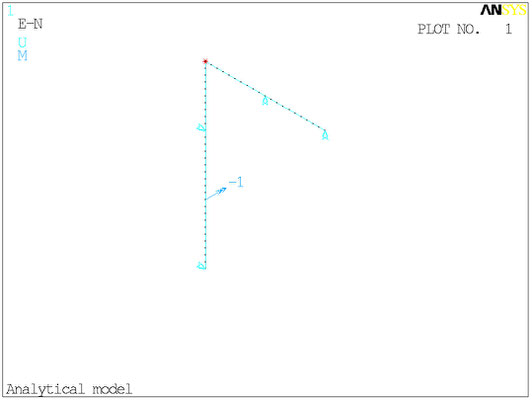

Расчётная схема.

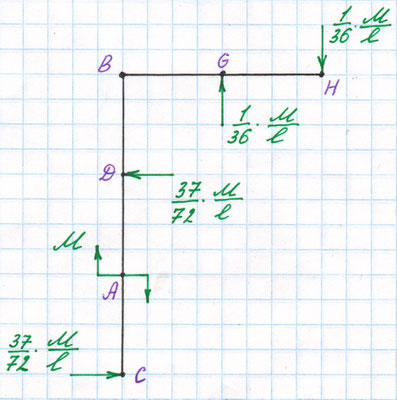

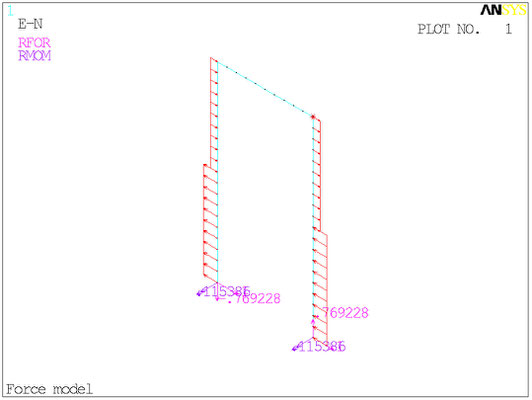

Силовая схема.

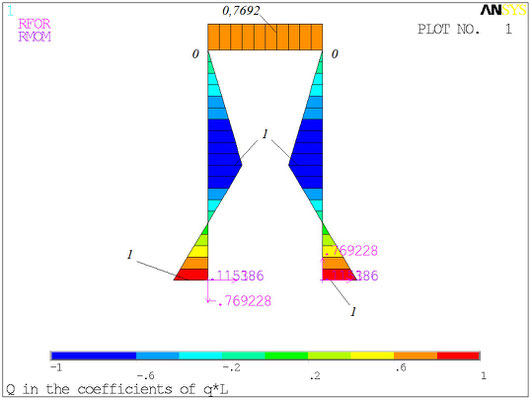

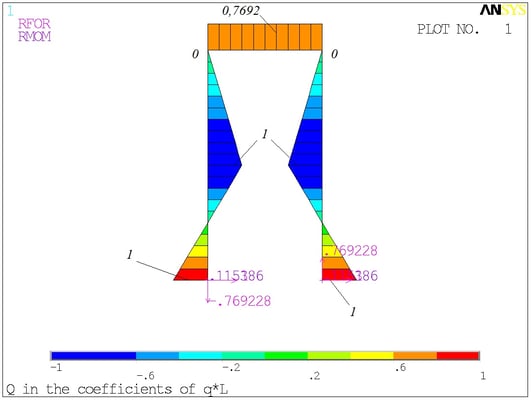

Эпюра внутренней перерезывающей силы Q.

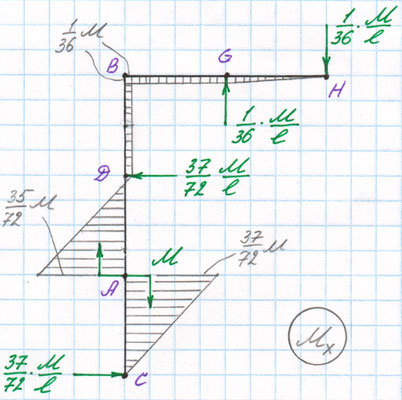

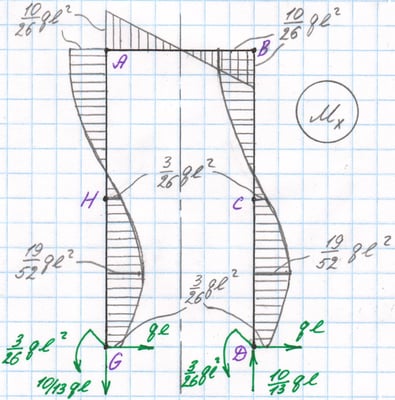

Эпюра внутреннего изгибающего момента Mx.

Форма изогнутой оси рамы и угловое перемещение ϑD точки D.

Пример 3:

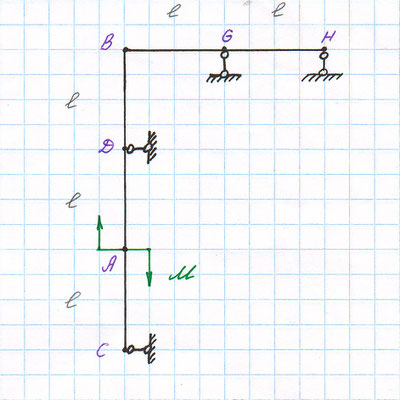

Условие:

Численный расчёт:

300 рублей.


Если в эпюрах Qy и Mx ориентируетесь самостоятельно и чёрные указатели значений там не нужны, то стоимость расчёта:



200 рублей.


Координата z* вершины параболы на эпюрах внутренних изгибающих моментов указывается приблизительно, с точностью до размера одного конечного элемента, то есть с точностью +-L/20.

Рисунок - результат численного расчёта:

Что он означает:

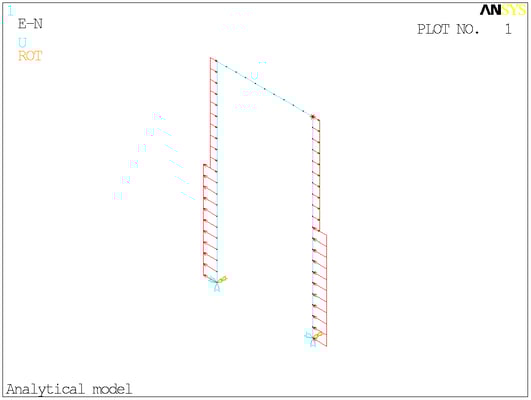

Расчётная схема.

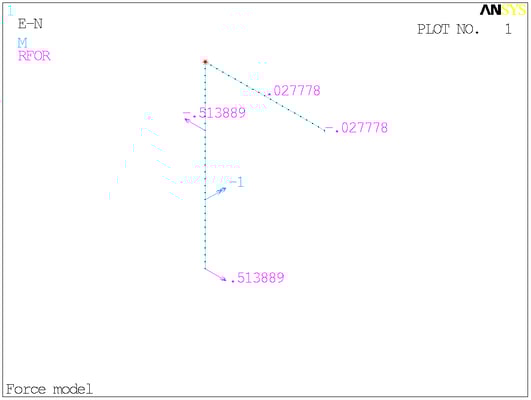

Силовая схема.

Эпюра внутренней растягивающей силы N (внешняя распределённая нагрузка на эпюрах не указана).

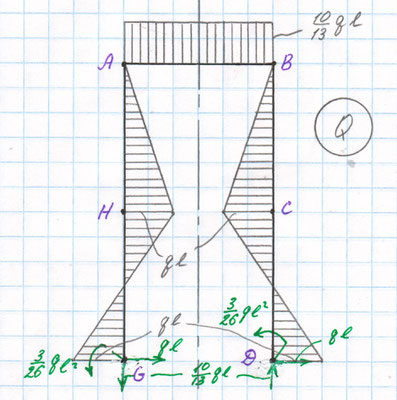

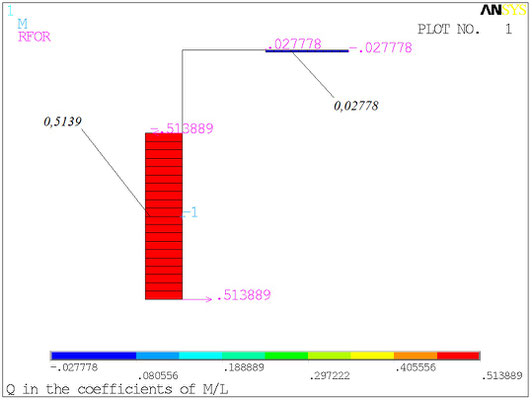

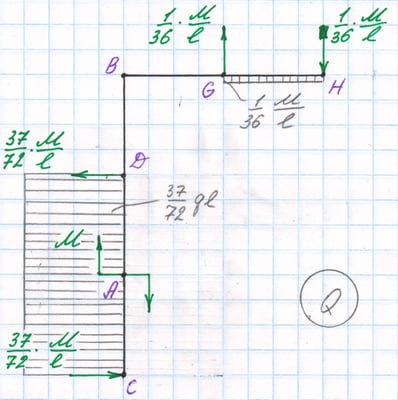

Эпюра внутренней перерезывающей силы Q.

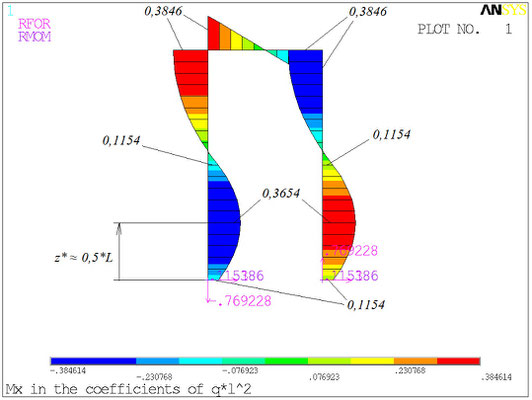

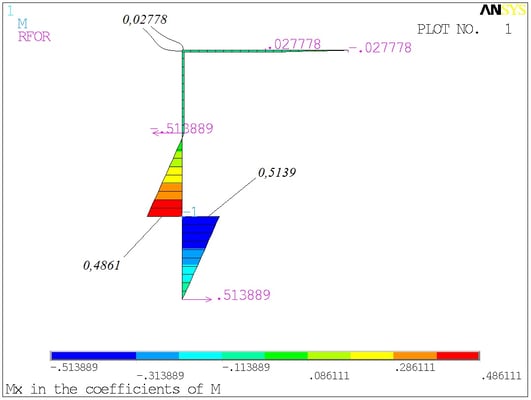

Эпюра внутреннего изгибающего момента Mx.

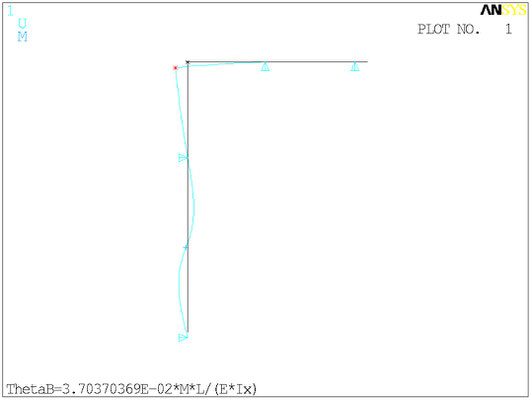

Форма изогнутой оси, угловое перемещение заданной точки.
