Статически определимые плоские рамы.

Построение эпюр внутреннего изгибающего момента Mх.

Как сделать заказ:
1)  С любого электронного почтового адреса на почту tychina@mail.ru высылается условие задачи; указываете, какой расчёт Вам нужен - численный или аналитический;

2) Обратно на этот адрес приходит счёт, оплатить который можно прямо из письма;

3) После оплаты счёта в течении трёх рабочих дней (для численного расчёта) или недели (для расчёта аналитического) по почте высылается результат.



Численный результат служит студенту для проверки правильности собственного расчёта.

Аналитический - это и есть студенческая работа.

 Круглые рамы.



Пример:

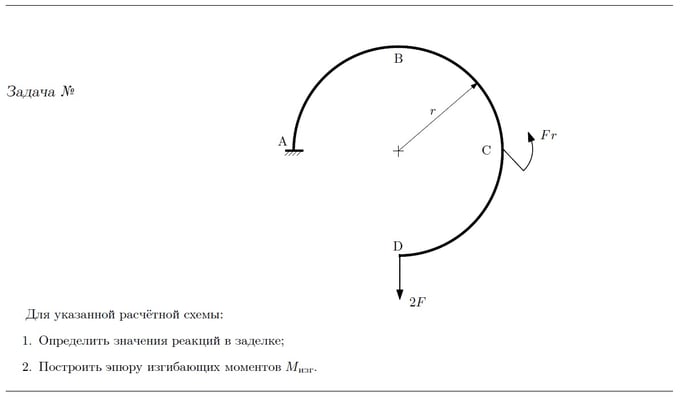

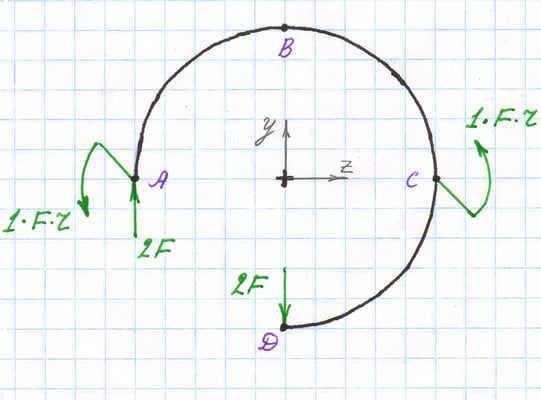

Условие:

Численный расчёт:

30 рублей.


Расчёт выполняется так же, как это показано в примере K-07.

Результат - три рисунка:



Расчётная схема. Моменты изображаются своими векторами - двуглавыми стрелками. Нагрузки подписываются коэффициентами перед формулами. На минусы не обращайте внимания.


Силовая схема. Вектор реактивной силы - малиновая стрелка, вектора реактивных моментов - фиолетовые двуглавые стрелки. Реакции также подписываются коэффициентами перед формулами.

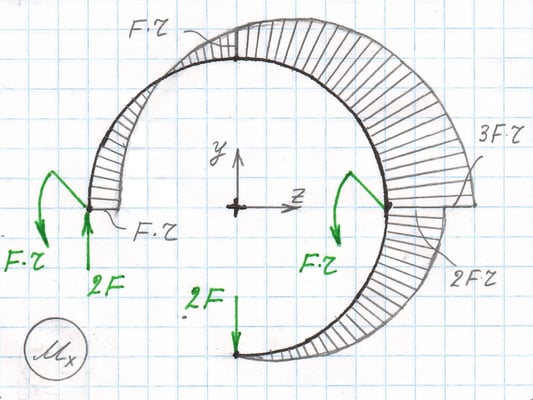

Эпюра внутреннего изгибающего момента. Она подписывается коэффициентами и их размерностями

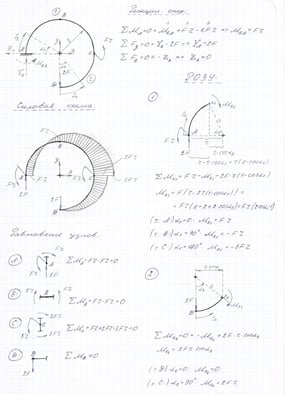

Аналитический расчёт:

1000 рублей.


Расчёт выполняется так же, как это показано в примере K-07.



 Рамы, нагруженные только сосредоточенными силами и моментами.



Пример:

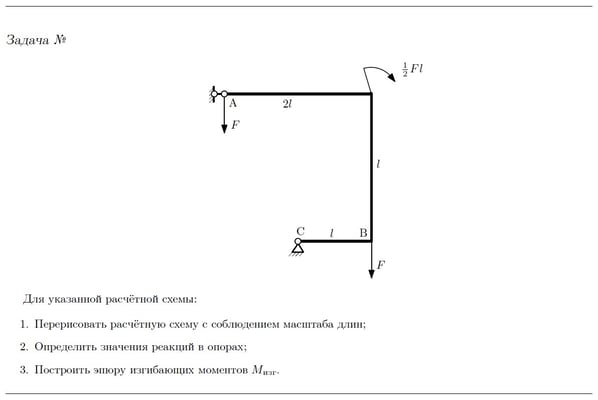

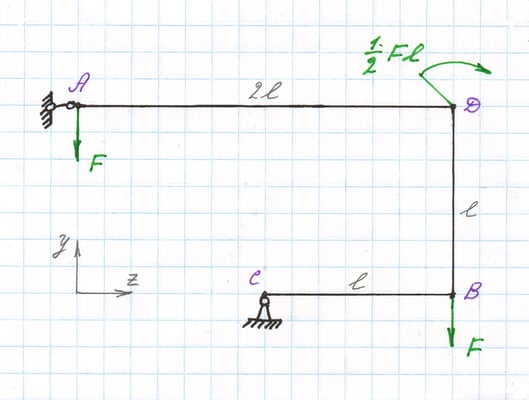

Условие:

Численный расчёт:

30 рублей.


Расчёт выполняется так же, как это показано в примерах K-02 и K-03. Результат - три рисунка:

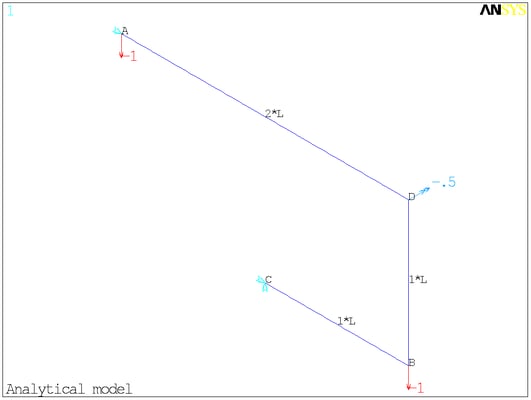

Рисунок - результат численного расчёта:

Что он означает:


Расчётная схема.

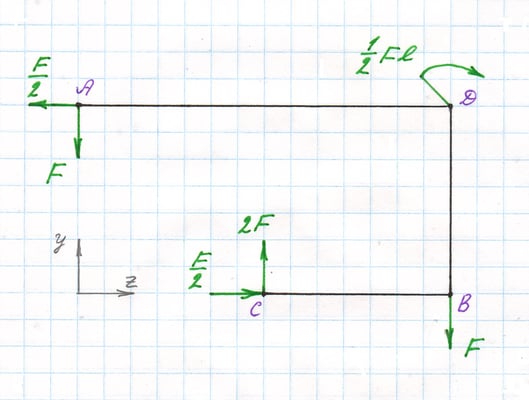

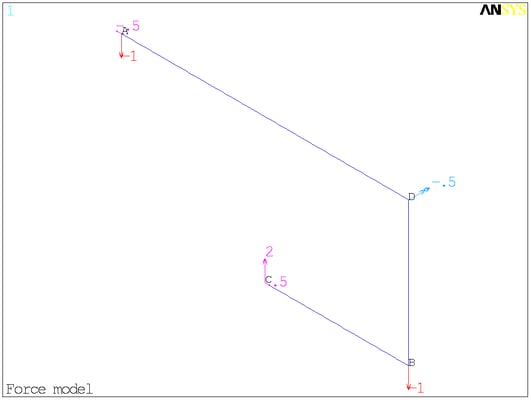

Силовая схема.

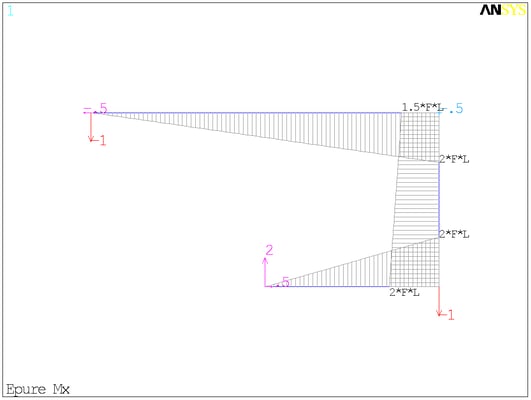

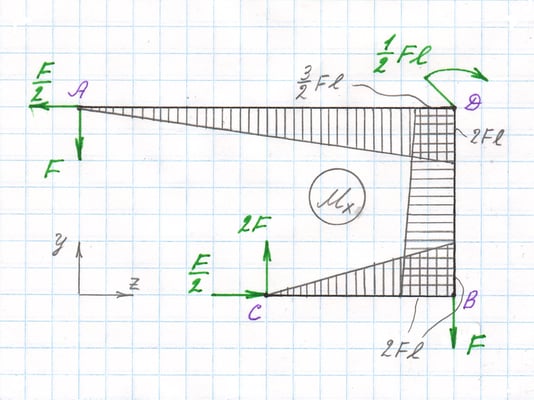

Эпюра внутреннего изгибающего момента Mx.


Аналитический расчёт:

900 рублей.


Расчёт выполняется так же, как в примерах K-02 и K-03.

 Рамы c шарнирами и/или распределёнными нагрузками.



Пример:

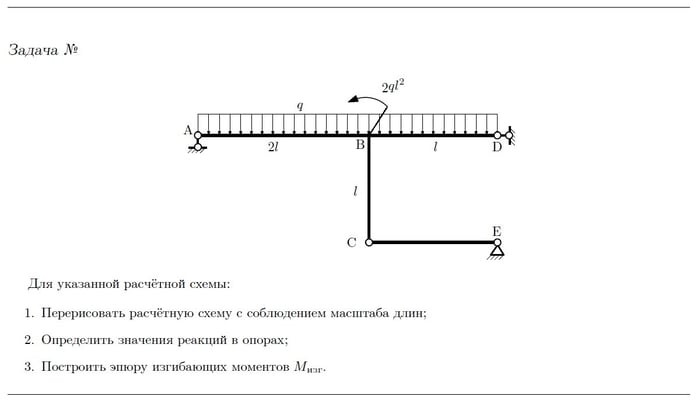

Условие:

Численный расчёт:

30 рублей.


Расчёт выполняется так же, как это показано в примерах K-04K-05 и K-06.



Рисунок - результат численного расчёта:

Что он означает:

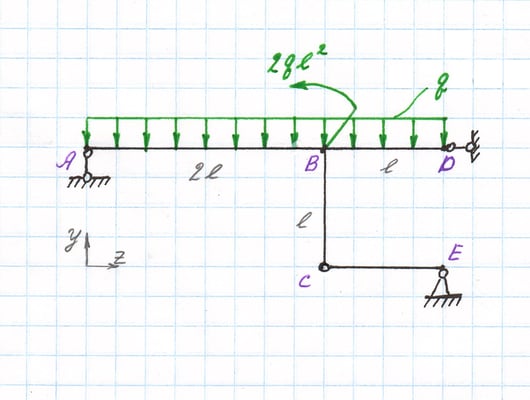

Расчётная схема.

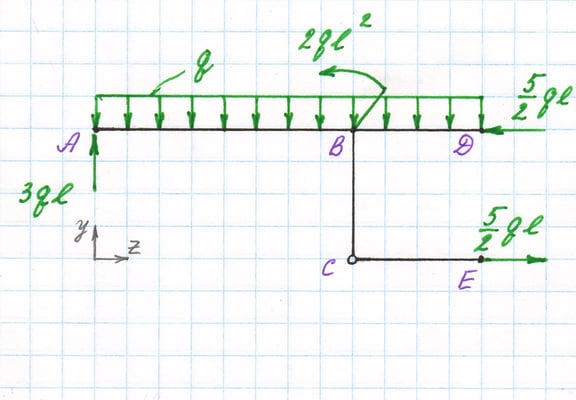

Силовая схема.


Эпюра внутреннего изгибающего момента Mx.


Аналитический расчёт:

1200 рублей.


Расчёт выполняется так же, как в примере K-04, K-05 и K-06.

Тычина Константин Александрович (к.т.н.)

Телефон: +7(905)743-54-00

e-mail: tychina@mail.ru
