Статически определимые плоскопространственные рамы.

Построение эпюр внутренних моментов: изгибающего Mизг и крутящего Mкр.

Как сделать заказ:
1)  С любого электронного почтового адреса на почту tychina@mail.ru высылается условие (расчётная схема и текст задания); указываете, какой расчёт Вам нужен - численный или аналитический;

2) Обратно на этот адрес приходит счёт, оплатить который можно прямо из письма;

3) После оплаты счёта в течении трёх рабочих дней (для численного расчёта) или недели (для расчёта аналитического) по почте высылается результат.



Численный результат служит студенту для проверки правильности собственного расчёта.

Аналитический - это и есть студенческая работа.

 Рамы, нагруженные только сосредоточенными силами и моментами.



Пример:

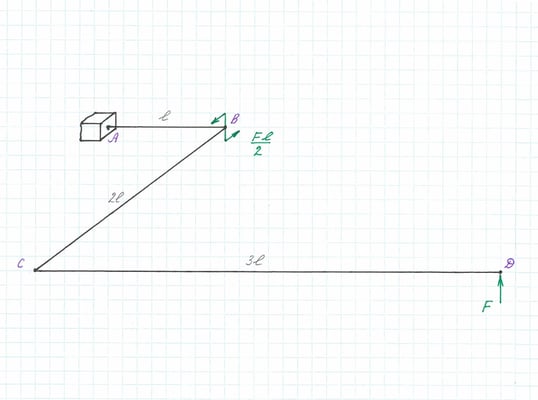

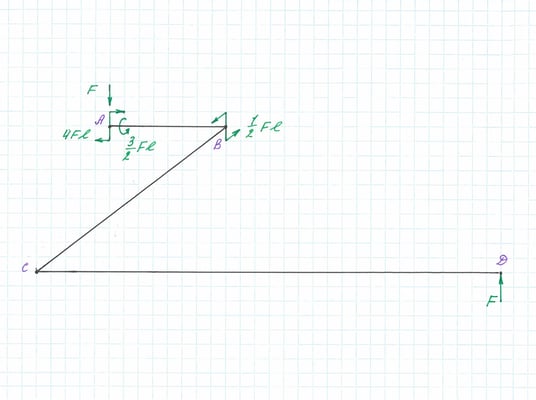

Условие:

Численный расчёт:

40 рублей.


Расчёт выполняется так же, как это показано в примерах N-01 и N-02. Результат - три рисунка:

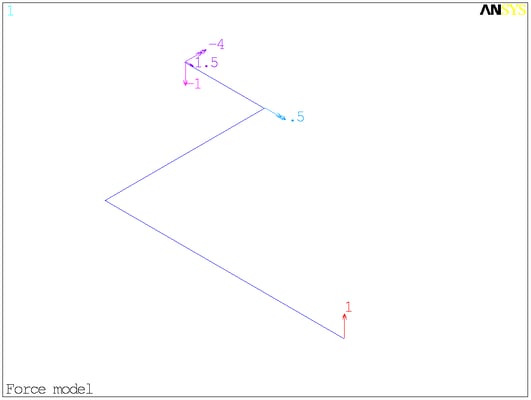

Рисунок - результат численного расчёта:

Что он означает:

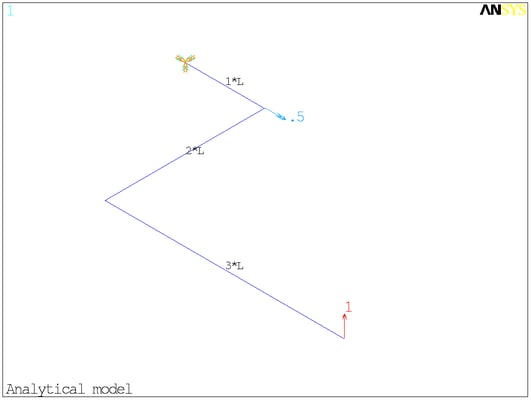

Расчётная схема. Сосредоточенные моменты изображаются своими векторами - двуглавыми стрелками. Нагрузки подписываются коэффициентами перед формулами. На минусы не обращайте внимания.


Силовая схема. Вектор реактивной силы - малиновая стрелка, вектора реактивных моментов - фиолетовые двуглавые стрелки.

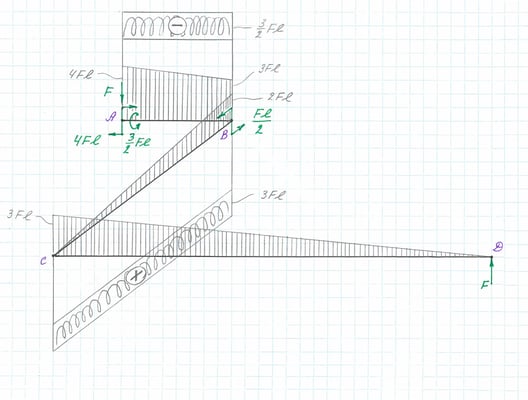

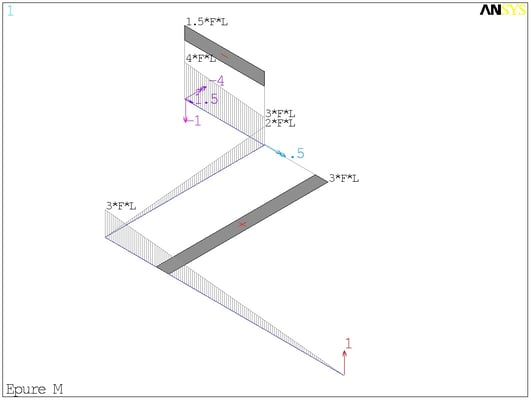

Эпюра изгибающих и крутящих моментов плоскопространственной рамы.

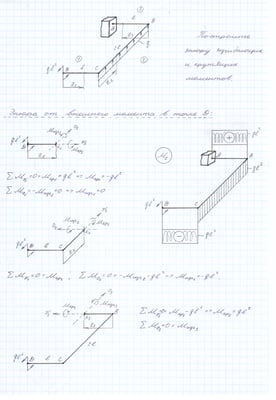

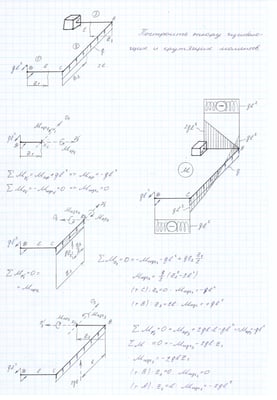

Аналитический расчёт:


Расчёт выполняется так же, как в примерах N-01, N-02 и N-03. Возможны два варианта решения задачи:

а) Построение всей эпюры сразу.

1100 рублей.

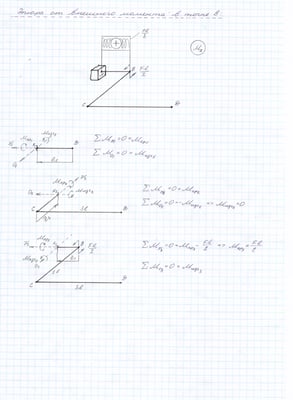

б) Построение эпюр от сил по отдельности с последующим их сложением в суммарную эпюру.

2000 рублей.


 Рамы c распределёнными нагрузками.



Пример:

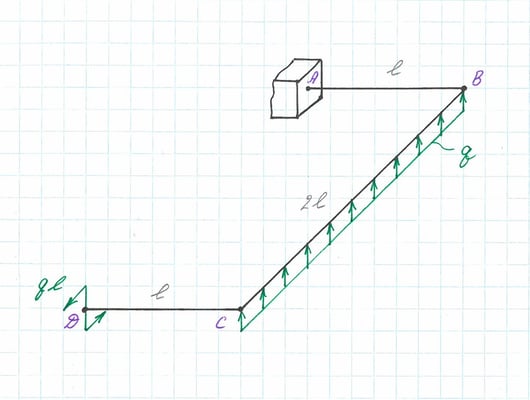

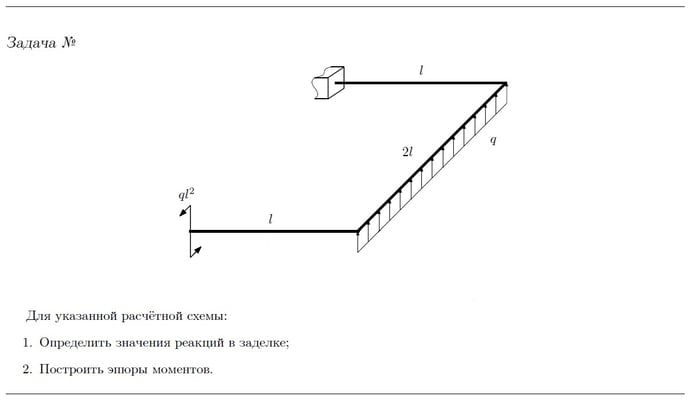

Условие:

Численный расчёт:

40 рублей.


Расчёт выполняется так же, как это показано в примере N-03. Результат - три рисунка:



Рисунок - результат численного расчёта:

Что он означает:

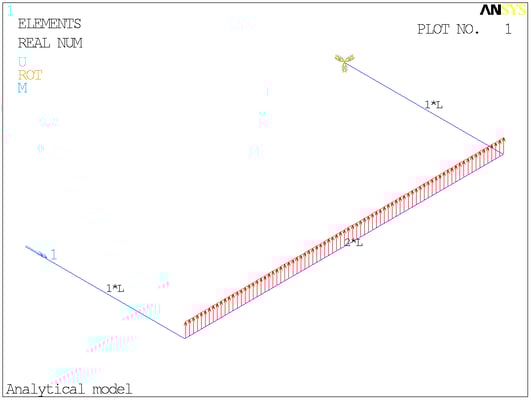

Расчётная схема.


Силовая схема.

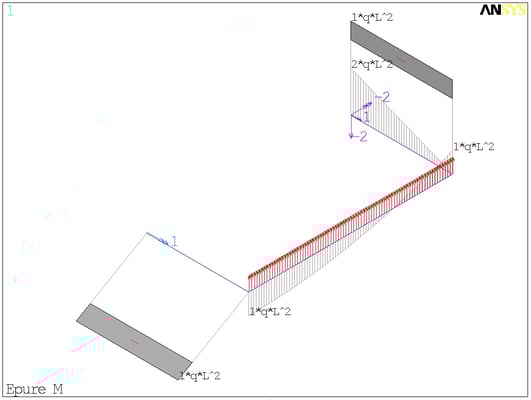

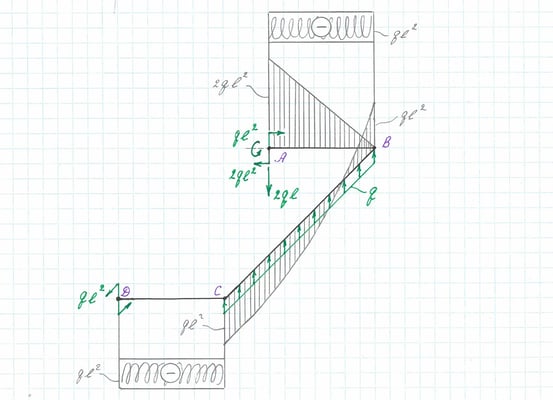

Эпюра изгибающих и крутящих моментов плоскопространственной рамы.

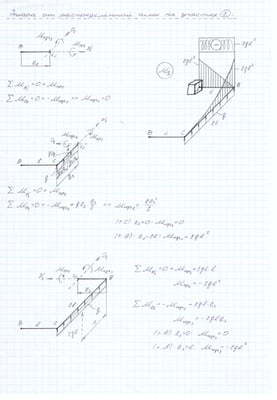

Аналитический расчёт:


Расчёт выполняется так же, как в примере N-03.  Возможны два варианта решения задачи:

а) Построение всей эпюры сразу.

1300 рублей.


б) Построение эпюр от сил по отдельности с последующим их сложением в суммарную эпюру.

2200 рублей.


Тычина Константин Александрович (к.т.н.)
